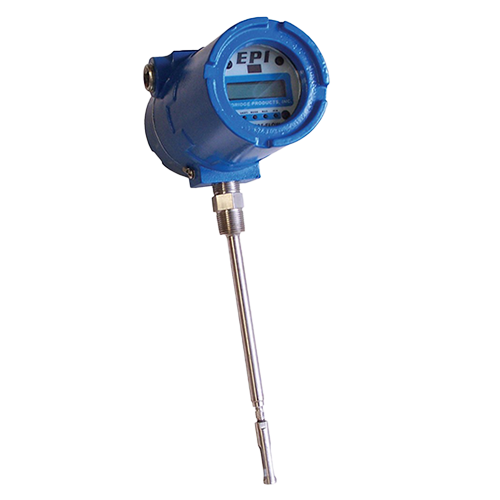

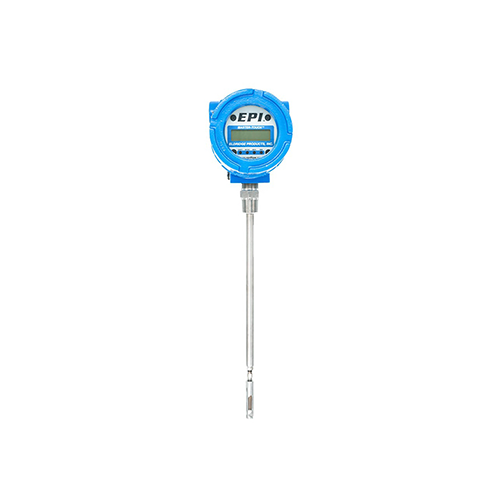

[EPI] 열질량유량계 HAZ 8800MP Series 방폭, 삽입형_가스측정
다양한 가스 측정 분야에서 위험지역 유량 측정을 위한 솔루션
EPI의 HAZ 8800MP 방폭형
Master-Touch™ 시리즈 삽입형(Insertion) 열식 질량 유량계EPI의 HAZ 8800MP Series 열식 질량 유량계
- INSERTION THERMAL MASS FLOW METER
가스 유량 측정 열식 질량 유량계

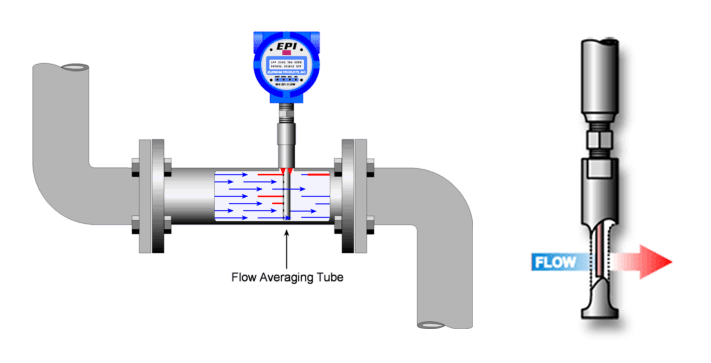

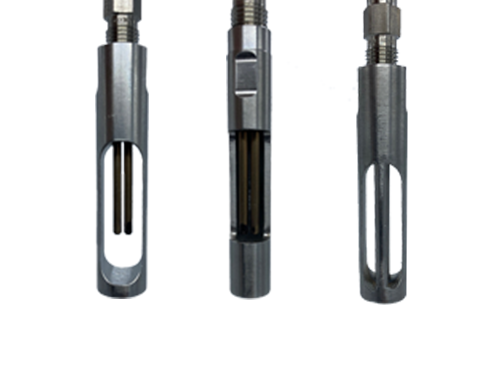

유량계 튜브 내 두 개의 온도 센서가 있다 하나는 실제 기체의 온도를 기준값으로
측정하는 센서 다른 하나는 상시 가열되어 지정한 온도 차가 유지되는 센서입니다.
배관 내 유량이 없으면 두 센서 간 온도차가 없으나,
유체가 센서를 통과하면 흐르는 유체에 의해 가열된 센서로부터 열이 흡수되며,
유체 속도가 빠를수록 더 많은 가열 전류를 필요로 합니다. 여기서 증가한 전력을 유량 값으로 환산하여 표기합니다.- 디스플레이 일체형
- 원격 시스템으로 안전 확보 및 원거리 제어 가능
- 인증 : CE, CSA/CUS, IECEx, 한국산업안전보건공단(KOSHA), ATEX
- 넓은 속도 범위 : 최대 60,000 SFPM(감쇠 로드 또는 파티클 쉴드 사용 시 80,000 SFPM)
- 낮은 유량 민감도 : 100:1 턴다운 비율, 최소 10 SFPM(0.05 NMPS) 판독 값.
- 넓은 온도 범위 : HAZ 센서는 최대 392°C(200°F)의 공정 가스 온도에 적합합니다.
- 다중 아날로그 출력 : 유량 및 온도 모두에 대해 4-20mA 및 0-5V DC 출력
- 다양한 통신 프로토콜 지원 : RS232, RS485 Modbus RTU(표준), HART, BACnet, Profibus DP(옵션)
- 설치의 용이성 : 배관을 수정하지 않고 다양한 현장 설치 요구 사항을 충족하는 구성
- 적용 가능 배관 크기 : 8 mm ~ 100 mm(100 mm 이상 별도 문의)
- 압축 공기(소비, 분산)
- 이산화탄소(음료 제조 및 냉각용)
- 아르곤(제강)
- 질소 및 산소(생산)
- 천연 가스(버너 및 보일러 공급 통제용)
- 공기 및 바이오가스 측정(예: 폐수 처리 플랜트)
- 메탄 가스(매립지 등)
- 기타 다양한 가스 매체 측정
- 입력 전원 : 24VDC @ 250mA, 115VAC 50/60Hz 옵션, 230VAC 50/60Hz 50mA 옵션
- 송신기 전력 요구 사항 : 5와트 이하
- 출력 : 0–5 VDC & 4–20 mA(유량 및 온도), Pulse(누적량)
- 통신 : RS232 및 RS485 Modbus RTU 임베디드, HART 또는 Profibus DP 옵션

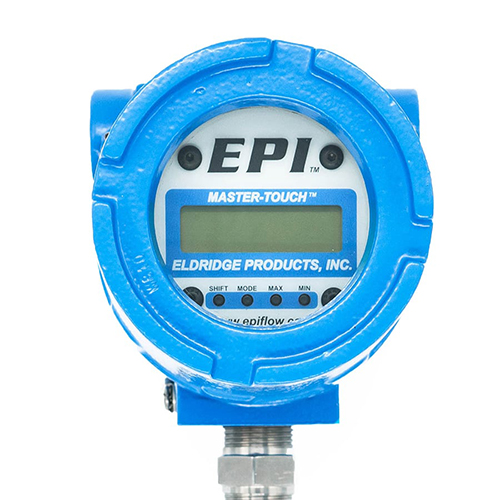

- 화면 표기 : 2줄, 16자 백라이트 LCD 및 4버튼 키패드(유량, 총 유량, 가스 온도, 밀리와트) 옵션
- 정밀도 (REF.: 21°C) ± (판독값의 1% + 전체 스케일의 0.5% + GTC)
- 반복성 : 풀 스케일의 ±0.2%
- 턴다운 비율 : 100:1 @ 10 SFPM(.051 NMPS) 최소 판독값
- 센서 온도 한계 : -40° - 400°F(-40° - 204°C), 주문 시 결정되는 온도 보상 범위
- 환경 온도 한계 : -40° - 140°F(-40° - 60°C)
- 전자 PCB 온도 제한 : -40° - 158°F(-40° - 70°C)
- 삽입형 유량계 : 500 PSIG(스테인리스강 페룰), 25 PSIG(테플론™ 깃봉)
- 습식 재료 : 316L 스테인리스강(Hastelloy C276 옵션)
- 표준 온도 및 압력(STP) : 70°F & 29.92" Hg(공기 = 0.075 lbs./ft^3)
- 최대 압력 등급 : 500PSI 표준
