FLEXIM의 FLUXUS-F831 초음파 유량계
- ULTRASONIC FLOW METER(CLAMP ON TYPE)

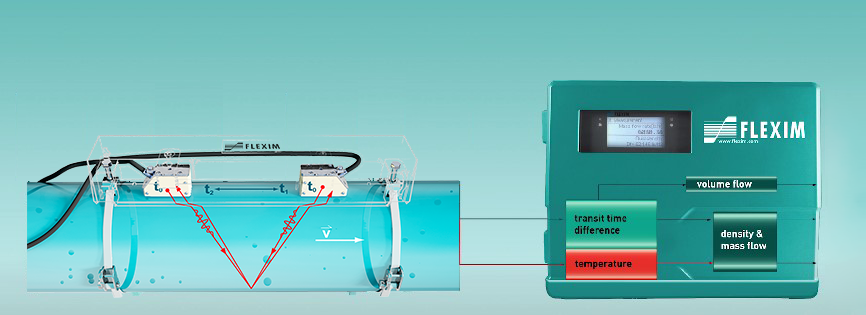

[시간차법을 이용한 측정 원리]
초음파 트랜듀서 두 쌍을 유체의 흐르는 방향과 같은 방향으로 파이프에 고정하고, 전달되는 초음파 신호를 송수신 하여 발생하는 시간차를 유속으로 계산하여 유량으로 표기합니다.
유체의 유동이 없으면 초음파 송수신 시간은 일정하며, 유동이 있으면 송수신 시간에 차이가 발생합니다.
초음파 센서는 유체의 소용돌이 움직임 빈도를 감지하고, 이 빈도는 유속과 비례 관계에 있어 이러한 원리로 유속을 측정할 수 있습니다.

• FM Class I, Div. 1 및 ATEX/IECEx Zone 1 영역에서 액체 및 가스의 양방향 유량 측정
• 매우 비용 효율적: 파이프 작업 없음, 프로세스 종료 없음, 사실상 유지 보수가 필요 없음
• 정합, 쌍 및 습식 교정 유량 변환기(국가 표준에 대한 추적 가능한 인증)
• 뛰어난 영점 안정성 및 드리프트 없음
• 넓은 턴다운 비율
• 파이프 크기, 재질, 작동 압력, 매체 및 온도와 무관(최저 -170°C에서 최대 +630°C까지)
• 혼입된 고체 및 가스에 대한 높은 내성
• 마모 없음
• 막힘이나 부식이 발생하지 않음
• 압력 손실 또는 잠재적 누출 및 비산 배출 위험 없음

• 석유 및 가스 산업
• 화학 산업
• 선박 해양 산업

• 측정 시스템의 측정 불확도(체적 유량) : 판독값의 ±0.3 % ±0.005 m/s
• 측정 지점에서의 측정 불확도(체적 유량) : 판독값의 ±1.0 % ±0.005 m/s
• 반복성 : 판독값의 0.15% ±0.005m/s
• 유속 범위 : 0.01...25 미터/초

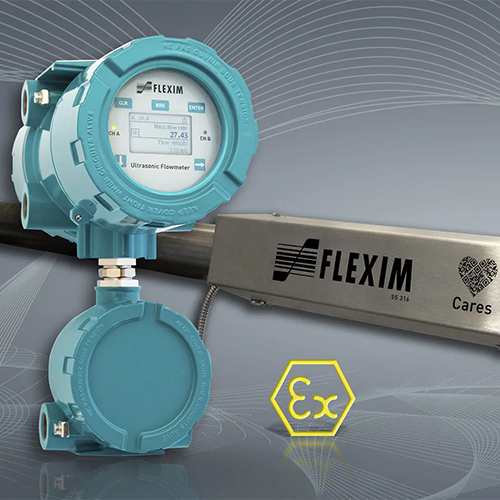

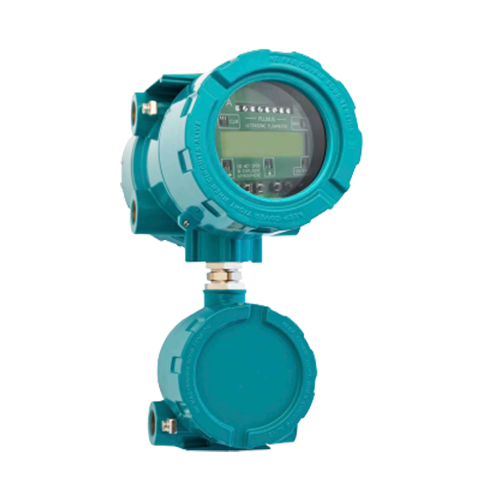

• Ex 구역 송신기 : 알루미늄 하우징: ATEX/IECEx Zone 1, FM Class I/Div. 1

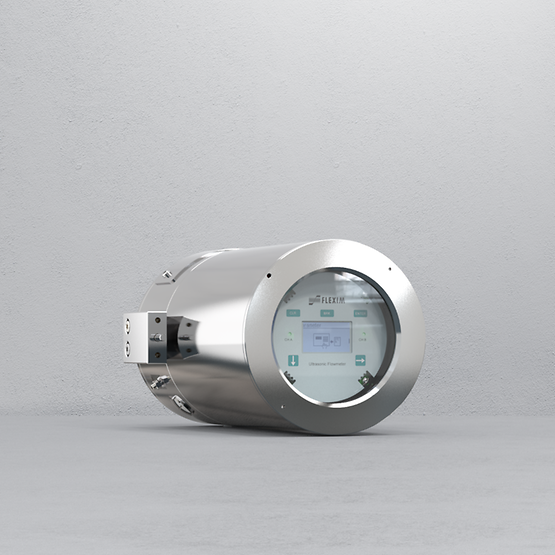

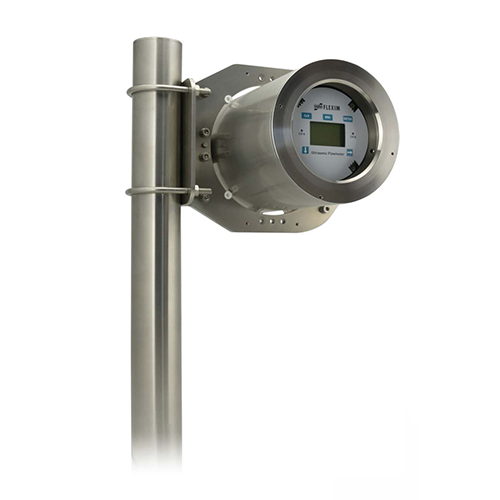

• 스테인리스강 하우징 : ATEX/IECEx Zone 1
• 전원 : 100-230 VAC, 24DC
• 사용 가능한 센서 : 액체 측정 센서
• Ex 구역용 : ATEX/IECEx Zone 1 / FM 클래스 I - Div1
• 측정가능 배관 크기  : 10 mm... 6500 mm
• 온도 범위 : -40°C ... +240°C / WI: -200°C ... +630°C
• 출력 : 4-20mA 액티브/ 패시브/ 펄스 / 주파수 / 바이너리
• 입력 : 온도 (Ex-ia) 4..20mA (Ex-ia activ)
• 디지털 통신 :파운데이션 Fieldbus-Ex-ia Profibus PA-Ex-ia 4..20mA HART
