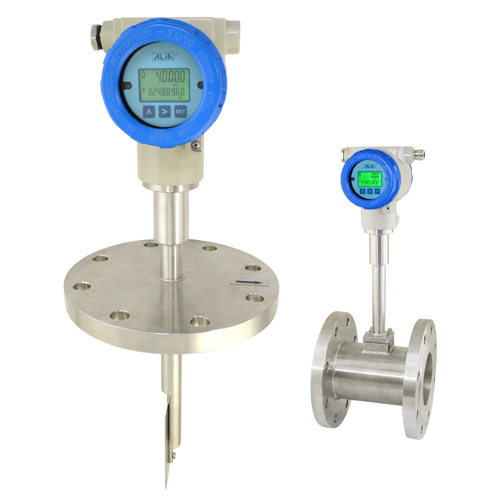

[ALIA] 타겟유량계 ATF80 Series
마트 타겟 유량계는 유량 측정의 타겟 편향 방법을 혁신합니다. 목표 변위는 정전 용량 센서로 정확하게 측정됩니다.
그런 다음 결과 신호는 표면 장착형 산업용 신호 처리를 통해 디지털 방식으로 처리되어 체적 유량에 비례하는 4-20mA 출력을 생성합니다. 스마트 타겟 유량계는 저속 및 고온에 적합합니다.ATF80 Series
배관 중심부의 흐르는 유체의 원동력(Dynamic Force)을 이용하여 유체가 흐를 때 중심 Target에 미치는 힘의 양을 4개의 Stain Gages가 검출하여 전기 신호를 유량으로 환산하여 측정하는 방식이다.- 0.1m/s 미만의 낮은 속도 측정
- 고온, 저압, 저속 플레어 가스를 측정합니다.
- 4-20mA 출력 HART 통신
- 낮은 압력 강하
- 최대. 온도는 최대 450°C까지 가능합니다.
- Alia 고유 소프트웨어를 통한 온라인 교정
- 대형 배관에 삽입형 또는 핫탭형 사용 가능
- 가스(도시가스, 수소, 질소, 산소, 아르곤, 공기 등) 저온 액체(액체 산소, 액체 질소)
- 항공기 연료, 윤활유 부식성 액체
- 식,음료 분야
- 사이즈 : 15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200, 250, 300… 6000(mm)
- 측정 범위 : 증기: 0.002-3400000 t/hr , 가스: 1-3280000 Nm3/hr , 액체: 0.1-55800m3/h
- 정확성 : 웨이퍼/플랜지 : 판독값의 +/-0.75% , 삽입형 : 판독값의 +/-1.6%
- 반복성 : +/-0.05%FS
- 온도 : -25~70℃
- 최대 압력 : 100 Bar
- 작동 온도 : 웨이퍼/플랜지 : -60~450℃ , 삽입형 : -60~450℃
- 전류 출력 : 4~20mA(2선)
- 통신 : HART 신호(호환)
- 전원 : 10-32VDC
