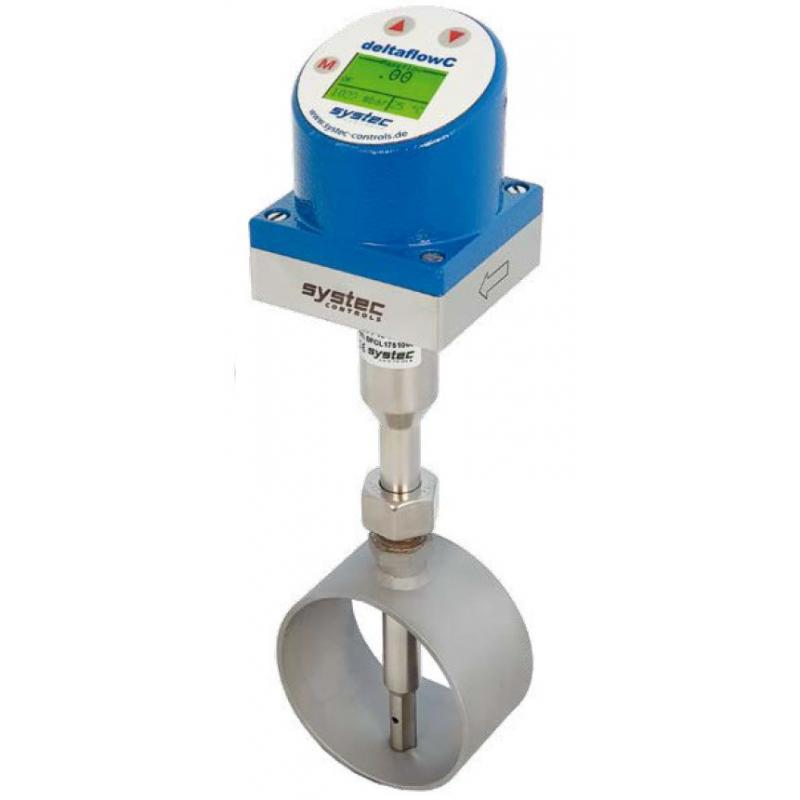

[SYSTEC] 차압유량계 DELTAFLOW C
DeltaflowC 센서는 파이프와 채널의 가스 흐름을 측정하도록 설계되었습니다.DELTAFLOW C- Delta flow는 유체의 속도에 의해 자연적으로 발생되는 차압의 평균값을 측정한다.
- 앞쪽에서는 파이프 내의 압력보다 큰 고압력이 발생하고 센서를 지나 이동하면서 유체의 속도가 빨라져 센서의 옆면과 뒷부분에는
- 저압력이 형성된다.
- 이 때 유체가 센서를 통과하면서 소용돌이가 생겨 센서의 뒷부분에 부분적인 진공이 발생한다.
- 이 때 센서에는 여러개의 센싱 포트가 있어 이 포트들을 통해 감지된 각기 다른 차압들이 합쳐져 하나의 평균 차압을 생성하게 된다.
- DletaFlow는 첨단 기술로 설계되어 정확한 정밀도를 제공한다.
- 설치 비용이 저렴하다. (Hot tap 기능)
- 고압에서 사용 가능하다 ( 최대 690kg/cm² )
- 정밀도가 높다 (0.5 of Rate)
- 온도 범위가 넓다 (-200℃ ∼ 1,240℃)
- 유량 범위가 광범위 하다 (Turn down ratio 30:1)
- 4-20mA DC (2 Wire) 방식으로 기존 유량계 교체 시 용이하다.
- 사용 유체가 광범위하다.
- 온압 보상을 일체형으로 가능하다.
- 가스 (도시가스, 수소, 질소, 산소, 아르곤 등)
- 윤활유
- 스팀
- 부식성 액체
- 보일러 콘트롤
- 연결규격 : Flange (ANSI, DIN, JIS), 삽입형
- 측정 구경 : 3mm ∼ 15,000mm
- 방폭구조 : EEx ia ⅡC ∼ EEx de ⅡC (ATEX and CSA)
- 사용 압력 : 0 ∼ 690 kg/cm²
- 출력 사양 : 4-20mA DC, Pulse
- 사용 온도 : -200℃ ∼ 1,240℃
- 정밀도 : 0.5%
- 측정범위 : Turn down ratio 30:1
- Enclosure : NEMA4, NEMA4X, 방폭구조
