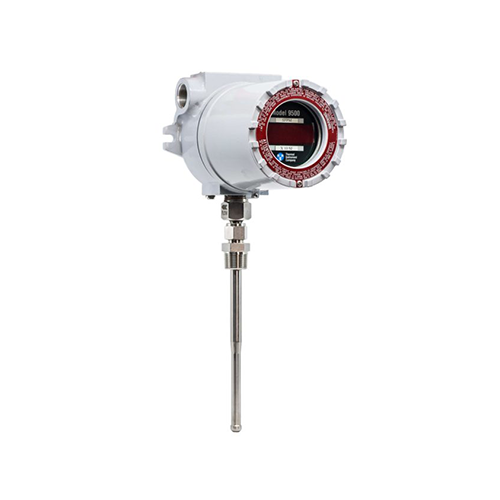

THERMAL의 62-9 Series 열식 질량 유량계

열식 질량 유량계는 열 분산 원리를 통하여 유체의 질량 유량을 측정합니다.
유량계 프로브의 센서는 히팅 RTD 센서(상시 가열)와 기준 RTD 센서가 있습니다.
가스나 액체가 흐를 때 유체의 열로 인해 두 RTD 센서로 감지되는 온도 차를 기준으로 질량 유량이 측정됩니다.
가스의 흐름이 없을 때는 온도가 일정하게 유지되고, 가스의 흐름이 발생하면 센서가 작동합니다.

• 송신기 일체형 또는 원격형 선택 가능
• 온도 및 압력 보상
• 낮은 유량 민감도로 저유량 측정 가능
• 넓은 속도 범위 : 가스 40 ~ 20,000 SFPM, 액체 0~10 FPS
• 넓은 온도 범위 :  공 정 온도 -40 ~ 350 °F(-40 ~  176 °C), 작 동 온도 ± 50 °F
• 다양한 압력에서 작동
• 프로브 재질 316SS로 제작되어 내구성 강함
• 통합 또는 원격 전자 송신기 및 플로우 스위치와 결합 가능

• 공기 및 바이오가스 측정 - 폐수 처리
• 천연 가스 - 버너 및 보일러 공급 통제용
• 이산화탄소 - 음료 제조 및 냉각 시설
• 탄화 수소, 수소, 포화 가스
• 가연성 및 부식성 액체
• 덕트 및 압축 공기 흐름 모니터링(소비, 분산)
• 탱크 저장 시설
• 연소 제어

• 프로브 재질 : 316SS (표준). Hastelloy-C, Tantalum 및 기타 요청에 따라 제공

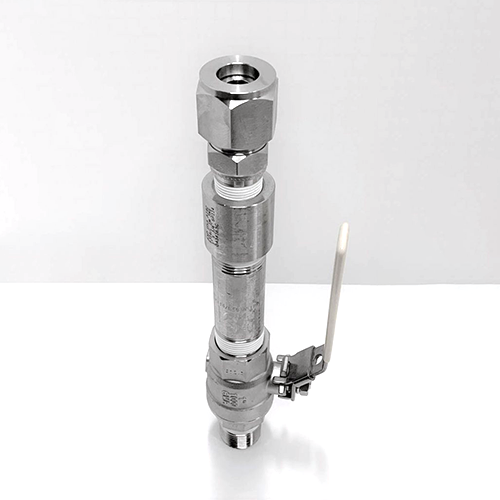

• 프로세스 연결: 1/2", 3/4"  및 1" MNPT 압축 피팅, 인서트 플랜지, 트라이 클로버, 용접 접합

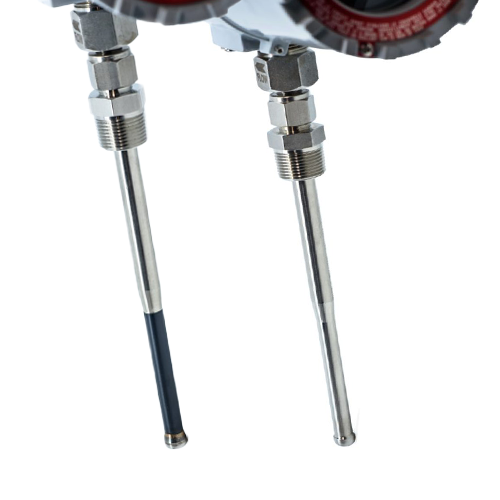

• 프로브 크기(OD) : 1/2″ 또는   3/4″ (   표준). 1″, 1 1/2″, 2″ 적용에 따라 다름
• 프로브 길이 : 9″, 14″, 25″ (표준). 요청에 따라 길이 제 공
• 전원 :  120/240V AC, 50/60Hz 24V DC, 1Amp
• 출력 : 유량 및 온도 모두 4-20mA 및 DC  (표준)  , 0-5V DC, 0-10V DC(옵션)
• 통신 : Modbus RS 485, Hart 통신, Pulse Output (옵션)
• 화면 표기 : 8자리 유량 및 총 유량
• 정확도 : ±0.50 % of Full Scale
• 반복성 : ± .20 % of Rate
• 턴다운 : 표준 10:1, 최대 1000:1 (응용 프로그램에 따 라 다름)
• 압력 등급  : 애플리케이션  및 프로세스 연결에 따라 다름
•   온 도  : -40 ~ 176 °C (표준)
• 환경 온도 한계  (  Temperature Ambient) : –13 ~ 140 °F (-25 ~ 60 °C)
• 전자 PCB 온도 제한 ( Storage) : –40 ~ 158 °F (-40 ~ 70°C)
• 삽입형 유량계 : Cast Aluminum, Epoxy painted with window
