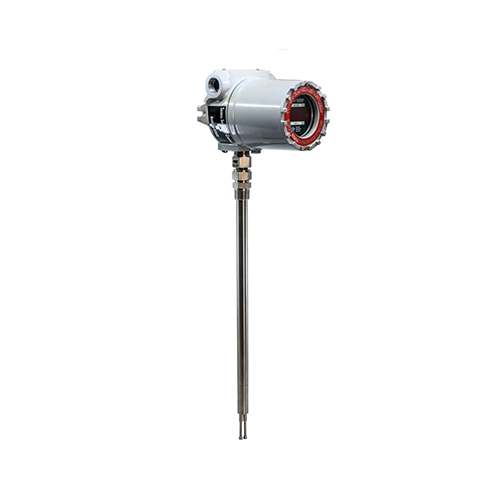

THERMAL의 62-9DT Series 열식 질량 유량계 - Dual-Tip Probe Model

열식 질량 유량계는 열 분산 원리를 통하여 유체의 질량 유량을 측정합니다.

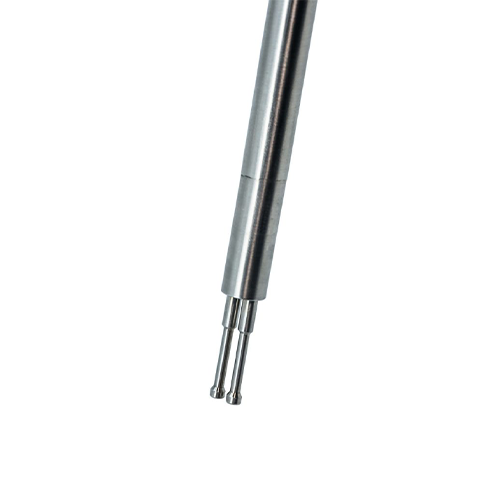

유량계 프로브의 센서는 히팅 RTD 센서(상시 가열)와 기준 RTD 센서가 있습니다.
가스나 액체가 흐를 때 유체의 열로 인해 두 RTD 센서로 감지되는 온도 차를 기준으로 질량 유량이 측정됩니다.
가스의 흐름이 없을 때는 온도가 일정하게 유지되고, 가스의 흐름이 발생하면 센서가 작동합니다.



• 가스 유량 측정
• 온도 및 압력 보상
• 낮은 유량 민감도로 저유량 측정 가능
• 넓은 온도 범위 : 공정 온도 -40 ~ 500 °F(표준), -40~260 °C(표준), 작동 온도 ± 50°F
• 고압에서 작동
• 1 1/2인치 작은 라인에 적용 가능
• 1000:1 턴다운 범위 사용 가능
• 넓은 속도 범위 : 가스 30 - 85,000 SFPM
• 프로브 재질 316SS로 제작되어 내구성 강함
• 통합 또는 원격 전자 송신기 및 플로우 스위치와 결합 가능

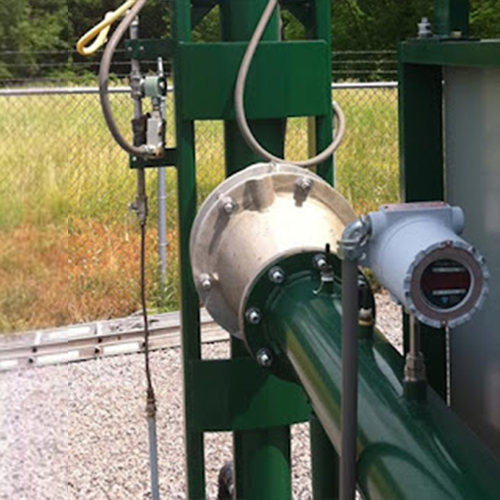

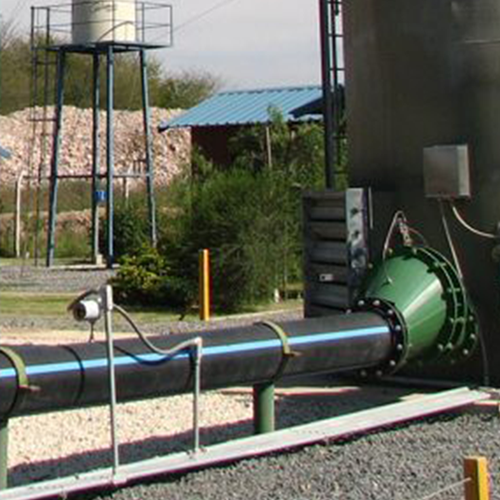

• 공기 및 바이오가스 측정
• 천연 가스 - 버너 및 보일러 공급 통제용
• 이산화탄소 - 음료 제조 및 냉각 시설
• 탄화 수소, 수소, 포화 가스
• 가연성 및 부식성 액체
• 덕트 및 압축 공기 흐름 모니터링(소비, 분산)
• 탱크 저장 시설
• 연소 제어

• 프로브 재질 : 316SS (표준). Hastelloy-C, Tantalum 및 기타 요청에 따라 제공
• 프로세스 연결: 3/4" 및 1" MNPT 압축 피팅, 인서트 플랜지, 트라이 클로버, 용접 접합

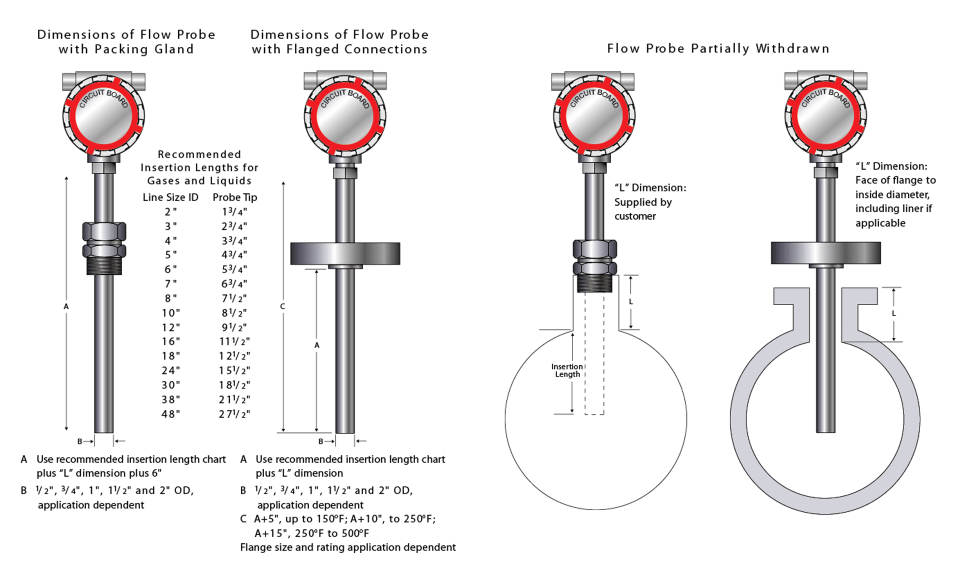

• 프로브 크기(OD) : 3/4″, 1″
• 프로브 길이 : 9″, 14″, 25″ (표준). 요청에 따라 길이 제공
• 전원 :  120/240V AC, 50/60Hz 24V DC, 1Amp
• 출력 : 유량 및 온도 모두 4-20mA 및 DC (표준), 0-5V DC, 0-10V DC (옵션)
• 통신 : Modbus RS 485, Hart 통신, Pulse Output (옵션)
• 화면 표기 : 8자리 유량 및 총 유량
• 정확도 : ±0.50% of Full Scale
• 반복성 : ± .20% of Rate
• 턴다운 : 표준 10:1, 최대 1000:1(응용 프로그램에 따라 다름)
• 압력 등급  : 애플리케이션  및 프로세스 연결에 따라 다름
• 온도  : -40 ~ 500 °F(표준), -40 ~ 260 °C (표준)
• 환경 온도 한계 (Temperature Ambient) : -25 ~ 60 °C (-13 ~ 140 °F)
• 전자 PCB 온도 제한 (Storage) : –40 ~ 158 °F (-40 ~ 70 °C)
• 삽입형 유량계 : Cast Aluminum, Epoxy painted with window
