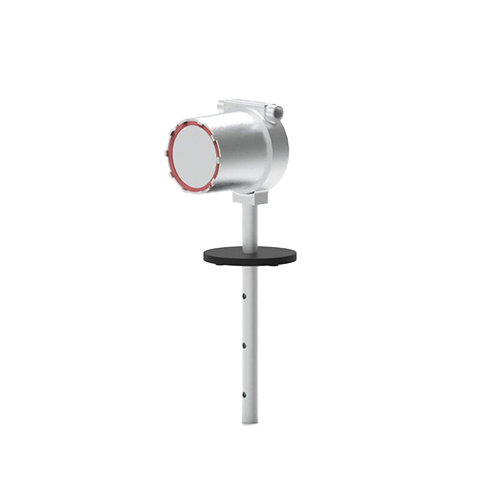

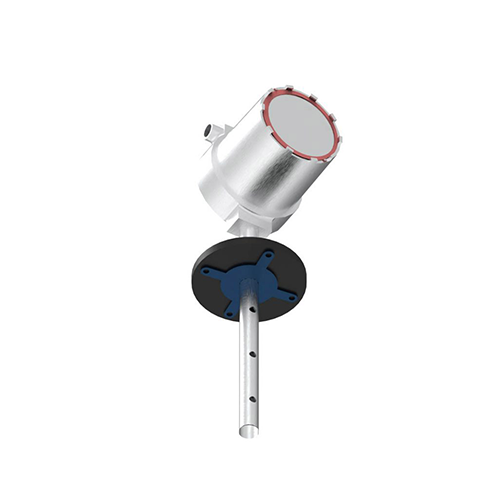

THERMAL의 62-9MP Series 열식 질량 유량계
- Multi-point Capabilitity For Large Duct, Pipe, And Stack Gas Measurements

열식 질량 유량계는 열 분산 원리를 통하여 유체의 질량 유량을 측정합니다.
유량계 프로브의 센서는 히팅 RTD 센서(상시 가열)와 기준 RTD 센서가 있습니다.
가스나 액체가 흐를 때 유체의 열로 인해 두 RTD 센서로 감지되는 온도 차를 기준으로 질량 유량이 측정됩니다.
가스의 흐름이 없을 때는 온도가 일정하게 유지되고, 가스의 흐름이 발생하면 센서가 작동합니다.

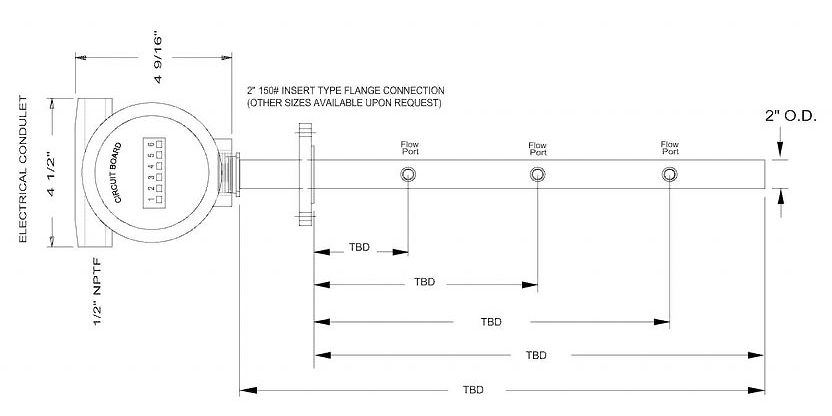

• 최대 6개 멀티 포인트 프로브
• 알람 기능 내장
• 대형 덕트, 파이프에 적용 가능
• 비층류, 난류 유량 측정 가능
• 파이프 크기 2½”  SCH 40 ~  무 제한
• 100:1 턴다운 범위 사용 가능
• 넓은 속도 범위 : 가스 40~15,000 SFPM, 액체 .02~20 FPS
• 프로브 재질 316SS로 제작되어 내구성 강함

• 공기 및 바이오가스 측정
• 천연 가스 - 버너 및 보일러 공급 통제용
• 이산화탄소 - 음료 제조 및 냉각 시설
• 탄화 수소, 수소, 포화 가스
• 가연성 및 부식성 액체
• 덕트 및 압축 공기 흐름 모니터링(소비, 분산)
• 탱크 저장 시설
• 연소 제어

• 프로브 재질 : 316SS (표준). Hastelloy-C, Monel, Inconel, Tantalum 및 Carpenter 20 기타 요청에 따라 제공
• 프로세스 연결: 플랜지, 패킹 글랜드, 트리클로버, 핫 탭
• 파이프/라인 크기 : 2½” SCH 40 ~ 무제한
• 전원 :  120/240 vat, 50/60 Hz. 24VDC, 1 Amp (Factory Set)
• 출력 (선택) : 0/5 = 0-5 V  D, 0/10 = 0-10 V DC, 4/20 = 4-20 mADC (into 750 ohms, Isolated std, Self Powered), 4/20T =  Opt Process Fluid Temp. 4-20mA Self Powered
• 통신 : RS-232 via Ribbon Connector
• 화면 표기 : 8자리 유량 및 총 유량
• 정확도 : ±0.50% of Full Scale
• 반복성 : ± 0.2% of Rate
• 턴다운 : 100:1 (표준)
• 온도  : -28 ~ 162 °C (표준)
• 환경 온도 한계 (Temperature Ambient) : -25 ~ 60 °C (-13 ~ 140 °F)
• 전자 PCB 온도 제한 (Storage) : –40 ~ 158 °F (-40 ~ 70 °C)
• 삽입형 유량계 : Cast Aluminum, Epoxy painted
