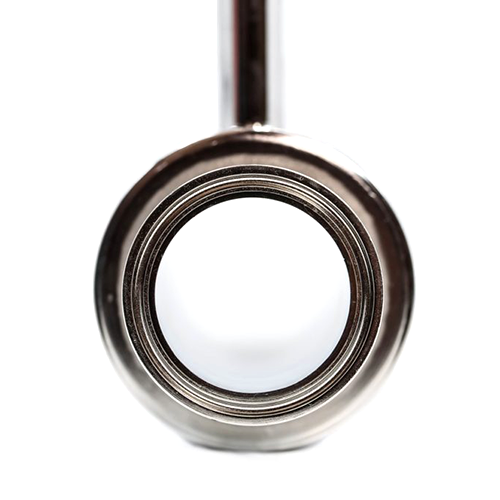

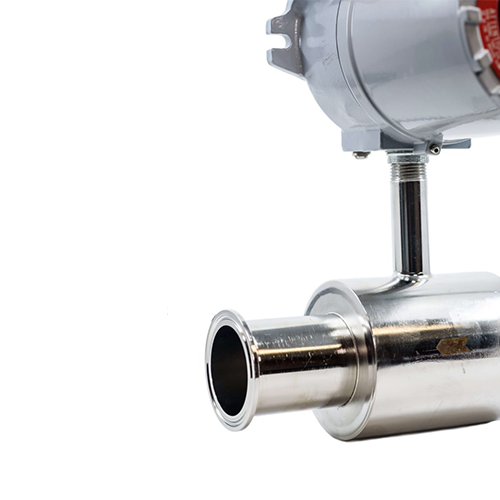

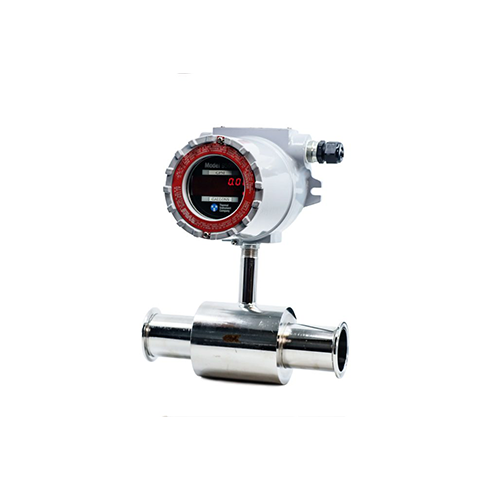

[THERMAL] 열질량유량계 600-9SAN Series 단관형_기체 측정
다양한 기체 측정 분야에서 유량 측정을 위한 솔루션
600-9SAN Series 열식 질량 유량계는 위생적인 공정 조건이 필요한 반도체 및 제약 산업에 활용하기 적합합니다.THERMAL의 600-9SAN Series 열식 질량 유량계
열식 질량 유량계는 열 분산 원리를 통하여 유체의 질량 유량을 측정합니다.
유량계 프로브의 센서는 히팅 RTD 센서(상시 가열)와 기준 RTD 센서가 있습니다.
가스나 액체가 흐를 때 유체의 열로 인해 두 RTD 센서로 감지되는 온도차를 기준으로 질량 유량이 측정됩니다.
가스의 흐름이 없을 때는 온도가 일정하게 유지되고, 가스의 흐름이 발생하면 센서가 작동합니다.- ¼의 OD부터 4인치 OD 튜브까지 다양한 라인 크기
- 온도 및 압력 보상
- 다양한 압력과 진공 환경에서 작동
- 넓은 온도 범위 : 공정 온도 -40 ~ 350 °F(-40 ~ 156 °C), 작동 온도 ± 50 °F
- 316L SS 표준 구성 재료
- 15Ra Flow 센서 표면 마감
- 위생이 필요한 공정에서 활용
- 통합 또는 원격 전자 흐름 송신기와 함께 사용 가능
- 플로우 스위치로 사용 가능
클린한 환경의 반도체 및 기타 실험실 환경의 청정 가스 유량 측정과
정제 코팅 공정 중 식용 페인트의 분무량, 태블릿 압축 단계에서 공기 흐름 측정 등 다양한 산업 공정에서 활용할 수 있습니다.- 제약
- 식품 및 음료 응용
- 반도체 공정
- 전력/유틸리티
- 프로브 재질 : 316L (표준), 15Ra 내부 마감
- 프로세스 연결: Tube Ends, Tri-Clamp, VCR, VCO
- 플랜지 면간 거리 : 사용 가능한 표준 및 사용자 지정
- 전원 : 120/240V AC, 50/60Hz 24V DC, 1Amp
- 출력 : 유량 4-20mA DC (표준), 온도 4-20mA DC (옵션), 0-5V DC, 0-10V DC(옵션)
- 통신 : Pulse, Modbus RS 485, Hart 통신
- 화면 표기 : 8자리 유량 및 총 유량
- 정확도 : ±0.50 % of Full Scale 또는 1% of reading under 20% of flow range
- 반복성 : ± .20 % of Rate
- 턴다운 : 표준 10:1, 최대 1000:1 (응용 프로그램에 따라 다름)
- 온도 : -40 ~ 175 °C (표준)
- 환경 온도 한계 (Temperature Ambient) : –13 ~ 140 °F (-25 ~ 60 °C)
- 전자 PCB 온도 제한 (Storage) : –40 ~ 158 °F (-40 ~ 70°C)
