[K-METER] 코리올리스 유량계 K-MASS Series
Coriolis Mass Flowmeter

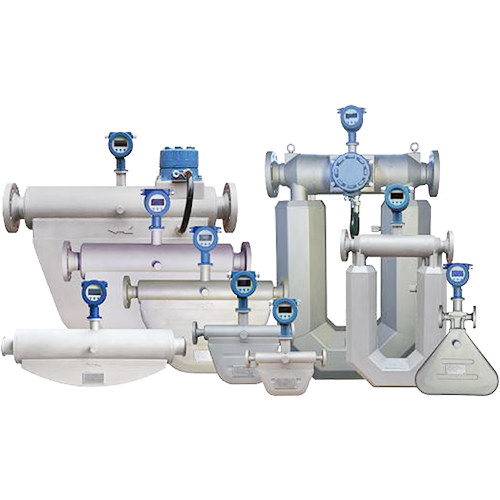

K-MASS Series 코리올리스 유량계는 다양한 액체와 가스의 질량 및 밀도를 측정합니다.

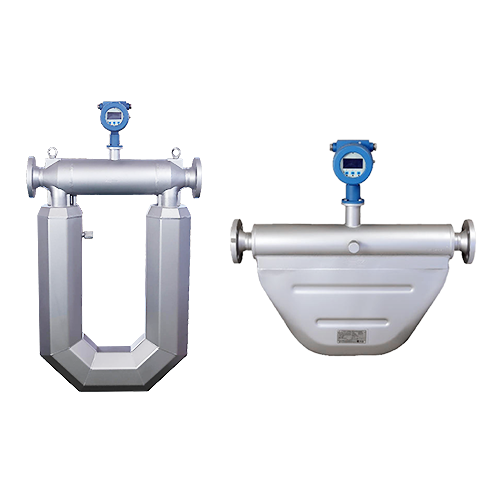

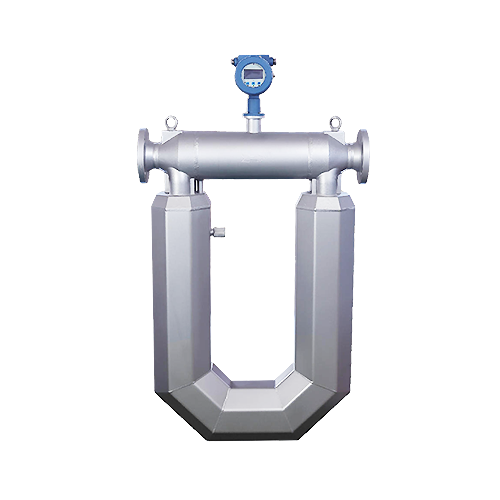

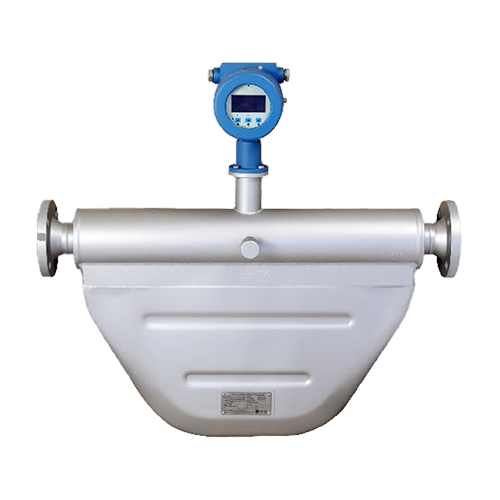

유량 범위에 따라 U 타입 센서(KM-9000U)와 M 타입 센서(KM-9000M)를 선택할 수 있습니다.K-MATER의 K-MASS Series 코리올리스 유량계

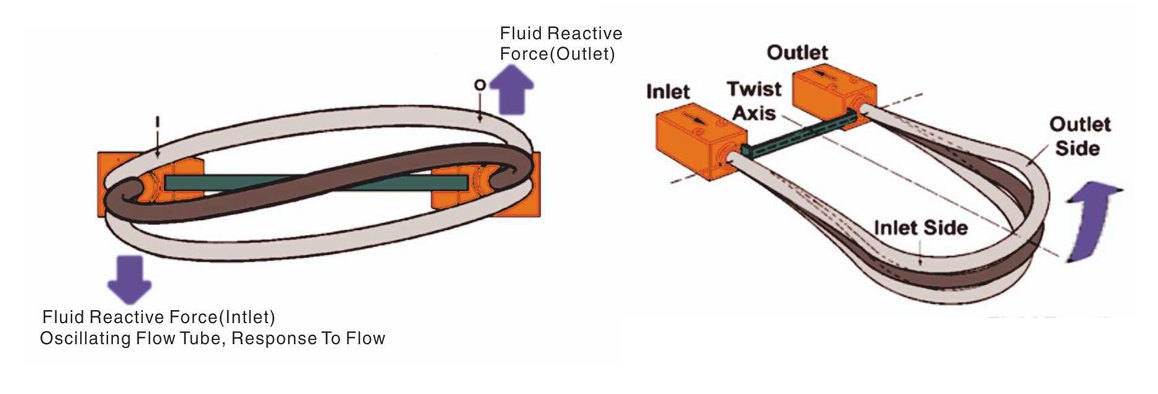

K-MASS는 코리올리 힘을 이용하여 질량 유량을 측정합니다.

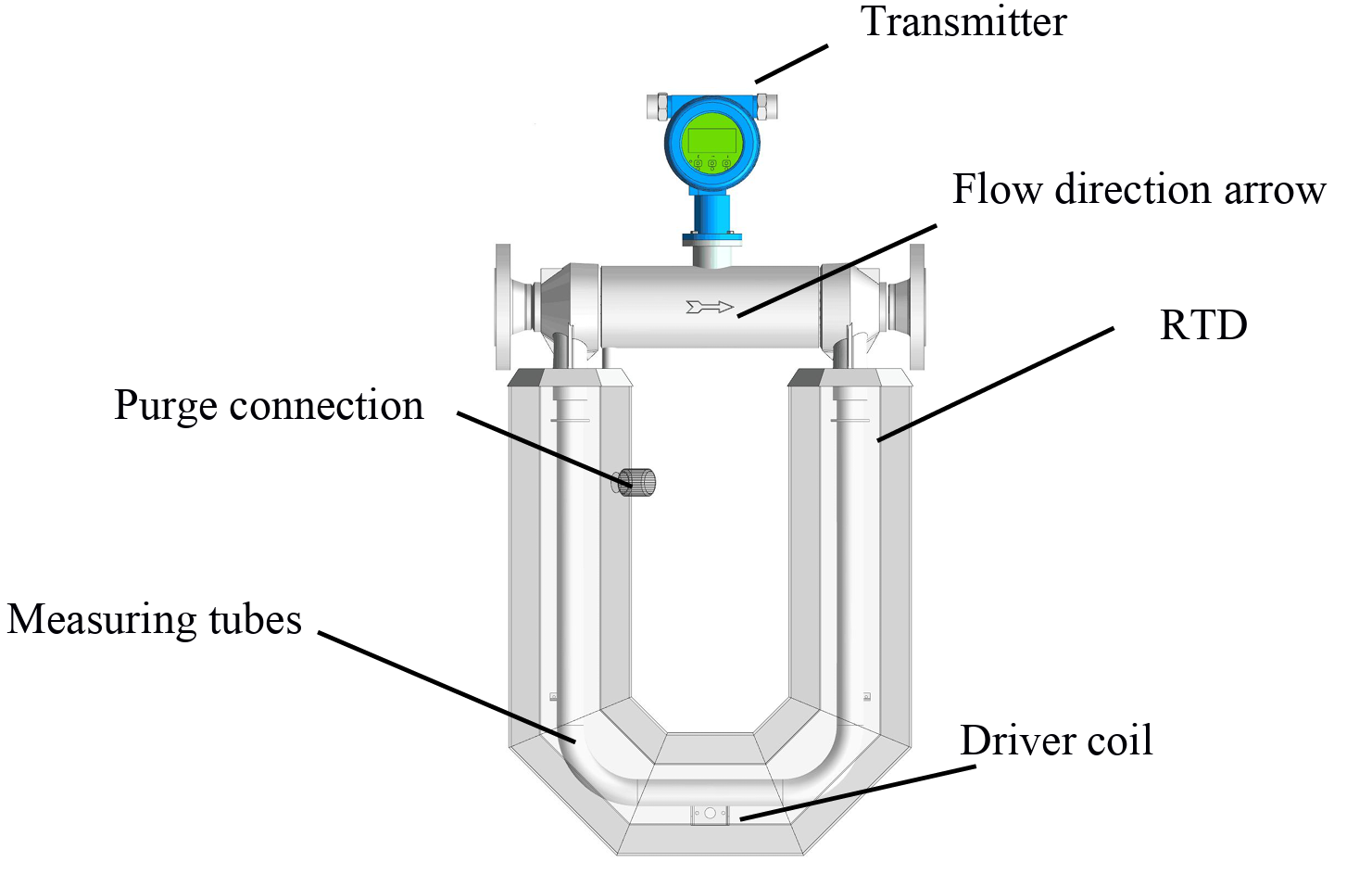

유체가 흐르면 측정 튜브에 설치된 자석과 코일은 일정한 주파수에 따라 두 개의 평행한 측정 튜브를 진동시킵니다.
파이프를 통과하는 흐름이 생기면 코리올리 힘은 두 파이프의 진동에 편향을 일으키고 유체의 질량 흐름에 비례하여 진동의 편향을 일으킵니다.
계측 튜브의 진동 주파수는 계측 튜브와 내부 유체의 총 질량에 의해 결정됩니다.
유체 밀도가 변하면 측정 튜브의 진동 주파수도 변경되어 결과적으로 유체 밀도를 계산할 수 있습니다.
파이프라인에 설치된 온도 변환기는 조정을 통해 유체 온도를 감지합니다.
- 대부분의 산업 응용 분야에서 활용
- 높은 정확도, 표준 0.2%로 측정
- 질량 유량 및 밀도 측정
- 점성이 있는 오일류 및 슬러지 있는 액체 측정 가능
- BEND 센서 U, M 2개 타입
- 구동부가 없어 견고함
- 석유 및 가스산업
- 화학 및 기타 공업
- 발전소
- 식품 공정
- 제약산업
- 펄프 및 종이산업
- 수처리시설
- 배관 사이즈 : 40mm ~ 200mm (1 1/2" ~ 8")
- 유량 범위 : U튜브 (240 ~ 1,200,000 kg/hr) / M튜브 (20 ~ 1,000,000 kg/hr) *Full flow range
- 정확성 : 판독값의 +/-0.2% +/-ZS (표준) , 판독값의 +/-0.1% +/-ZS (옵션)
- 밀도 범위 : up to 2500 kg/m³, 2.5 g/cm³
- 밀도 반복성 : ±0.5 kg/m³, ±0.0005 g/cm³
- 온도 범위 : -50 °C ~ 200 °C (-58 °F ~ 392 °F)
- 온도 반복성 : ±0.2 °C (±0.36 °F)
- 압력 : 16 bar ~ 100 bar (Max.)
- 출력 : 4-20 mA and Pulse / Frequency, 옵션 : HART or Modbus RS485
- 전원 : 85 ~ 265 V AC, 18 ~ 36V DC
- 보호등급 : IP65, IP67 (옵션)
